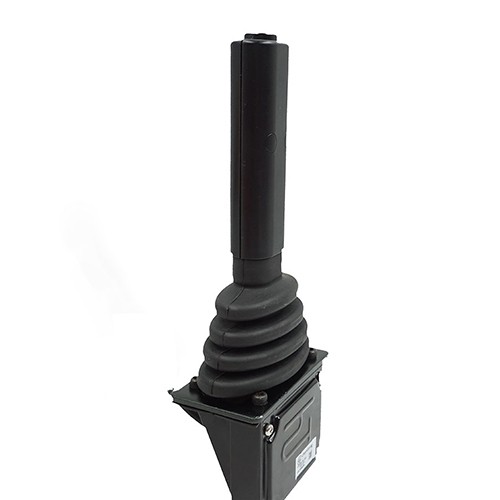

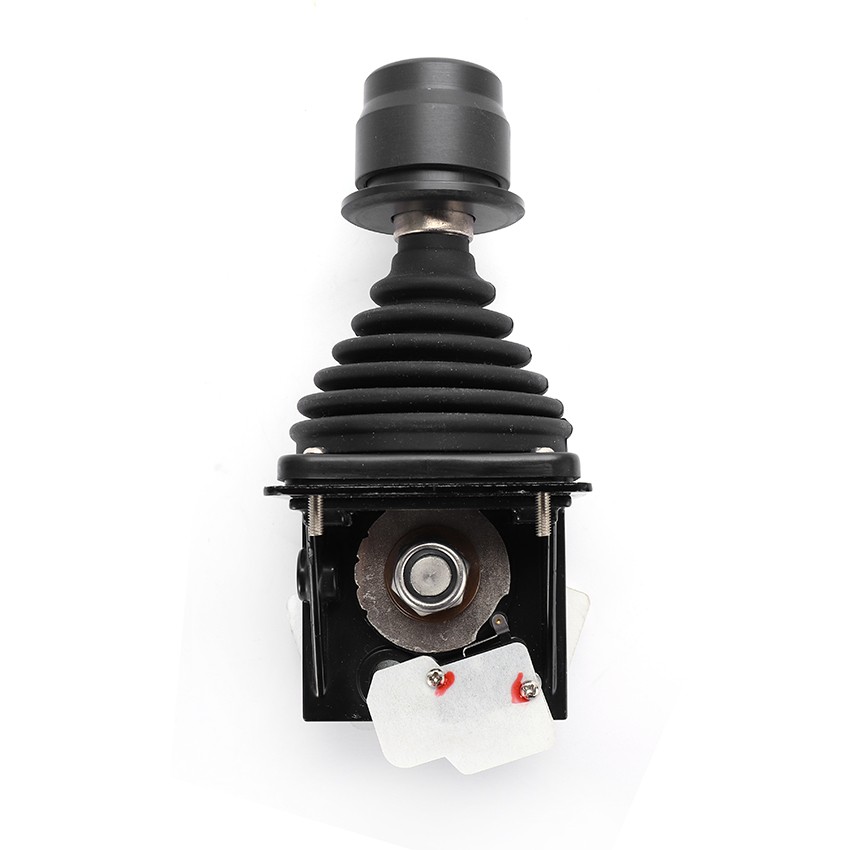

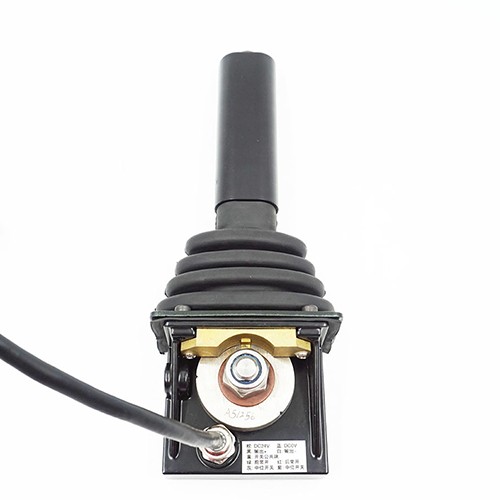

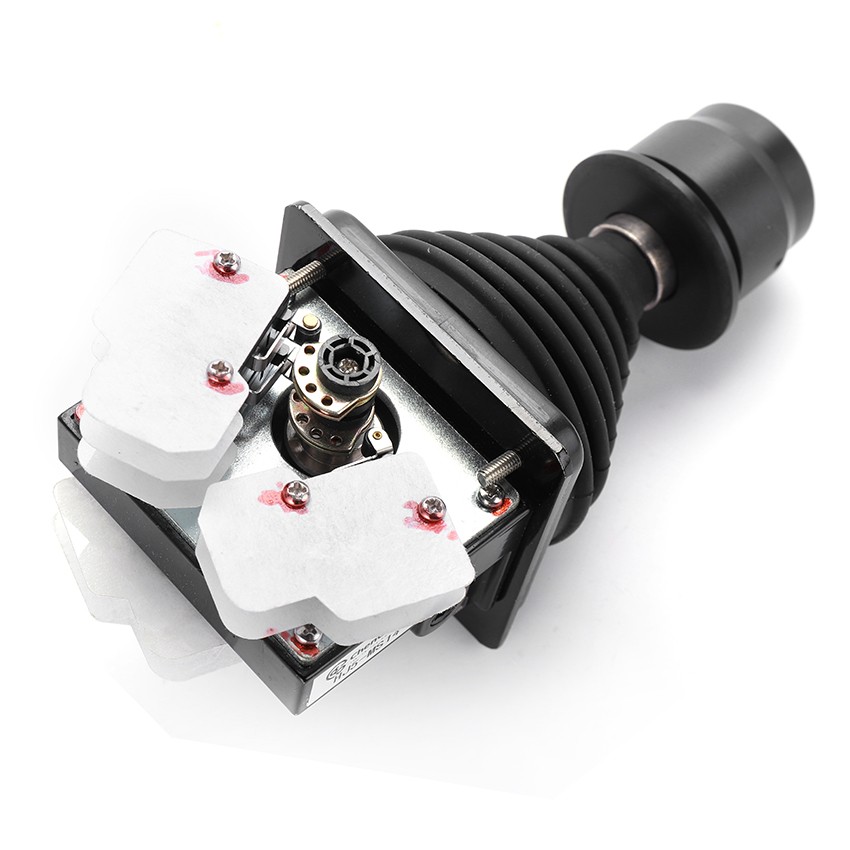

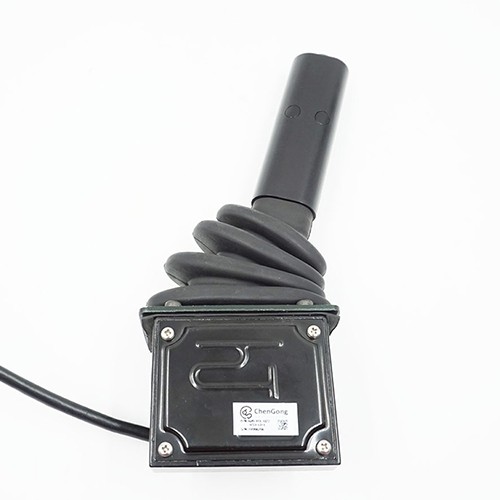

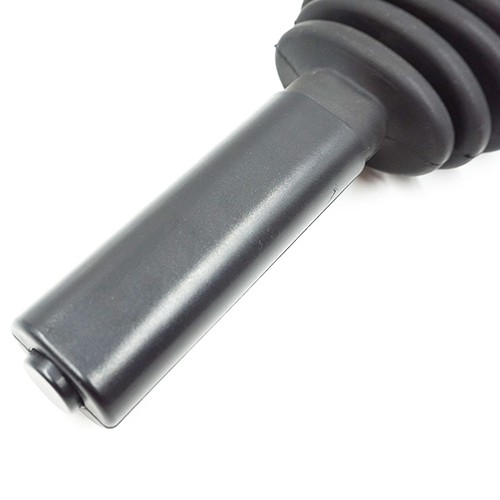

握杆型单轴手柄HJ5
★特点 Product Features
霍尔摇杆，霍尔无接触角度检测。
单轴摇杆，前后推动控制。
摩擦定位，中位或起点位置可带机械锁。
宽电源电压范围。
★应用范围 Application
握杆型单轴手柄HJ5是主要应用于矿山机械手柄、工程车辆手柄的一款工业手柄。
★技术参数 Technical Information
电控手柄规格资料下载
①电气参数：
|
霍尔型 |
|
|
电源电压 |
5±0.5Vdc |
|
电源电流 |
<11mA |
|
限允许电压 |
30Vdc |
|
反向极限允许电压 |
-15Vdc |
|
中位输出电压 |
2.5±0.1V |
|
输出电压线性误差 |
<±0.2V
|
|
带转换电路 |
|
|
电源电压 |
9~18Vdc(U 11~U 15) ； 18~36Vdc(U 21~U 25) |
|
电源消耗电流 |
20mA |
②机械参数：
|
摇动角度 |
±30°、±35°、±45° |
|
操作方式 |
摩擦定位 |
|
启动力 |
28N(14N，BH上端) |
|
最大操作力 |
28N(30N，BH上端) |
|
限位力 |
>300N |
|
使用寿命 |
约100万次 |
|
重量 |
450g(无上端) |
③环境参数
|
工作温度 |
-30℃~+70°℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP54(BH上端) IP65(其他上端) |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
